• 接近零的热膨胀系数：高端微晶玻璃的热膨胀系数（CTE）可低至**±0.1×10⁻⁷/℃**，远优于金属和普通玻璃，温度剧烈变化时尺寸变形极小，是纳米级高精度设备的必备材料

• 优异抗热震性：可承受300℃以上的温度骤变而不碎裂，完美适配半导体制造中的高温工艺和温度循环场景

• 高硬度耐磨损：维氏硬度可达600-1200HV，是普通玻璃的2-5倍，耐划痕耐磨损，在晶圆频繁接触和摩擦场景下能长期保持尺寸精度

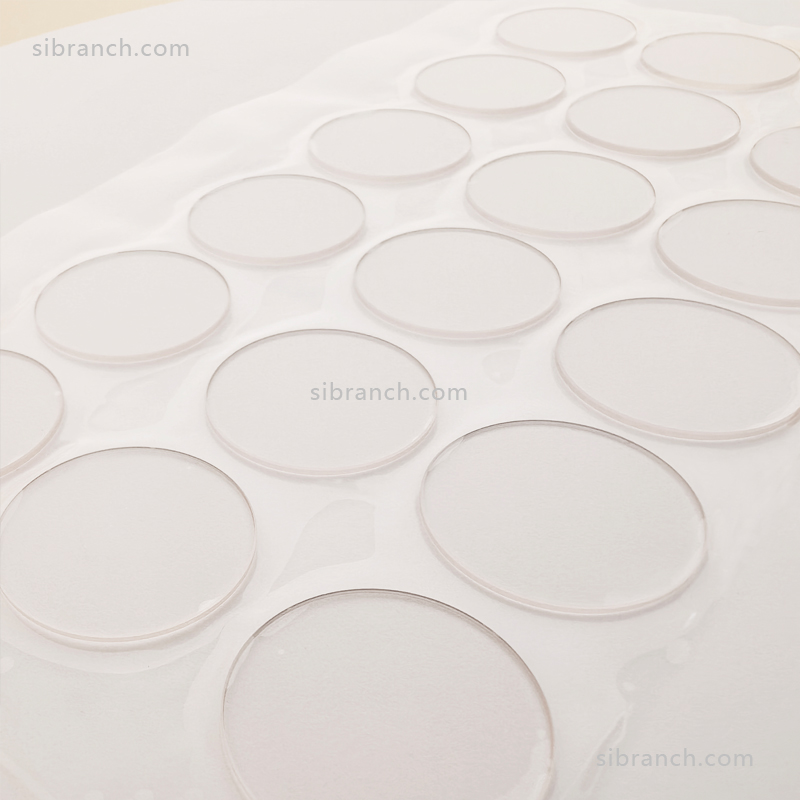

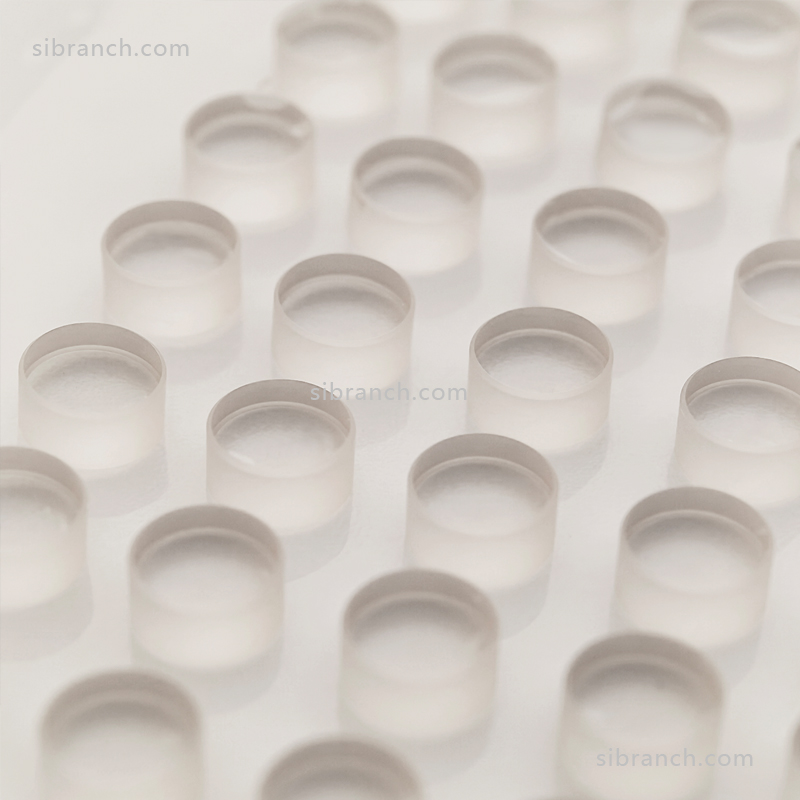

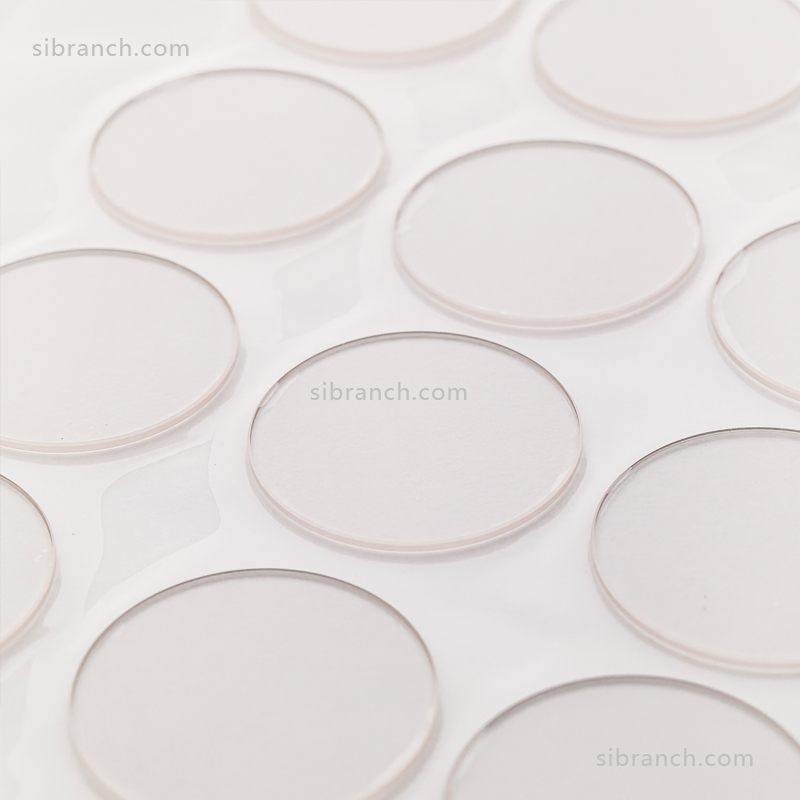

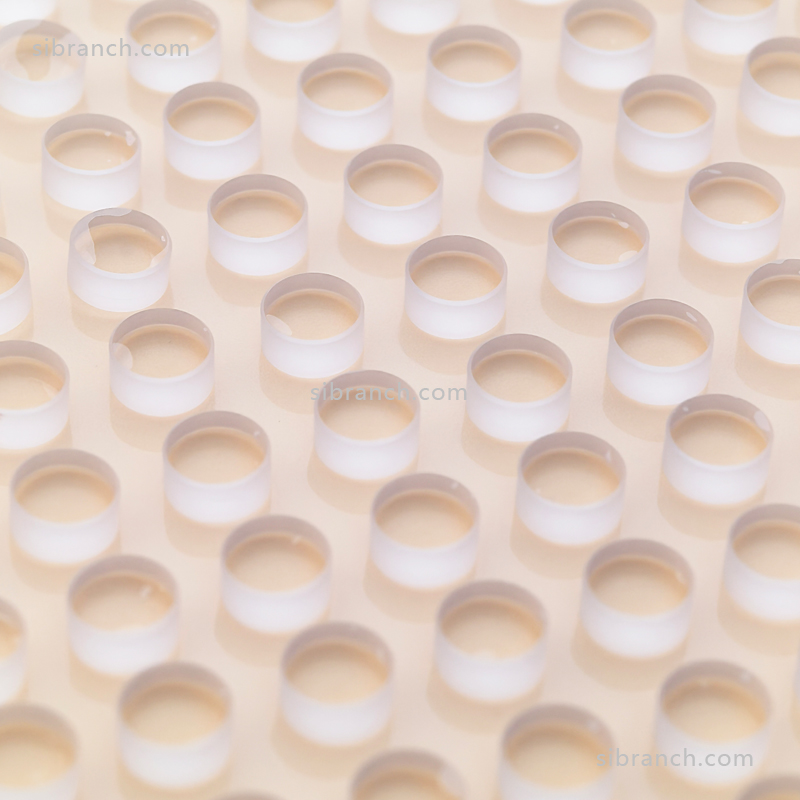

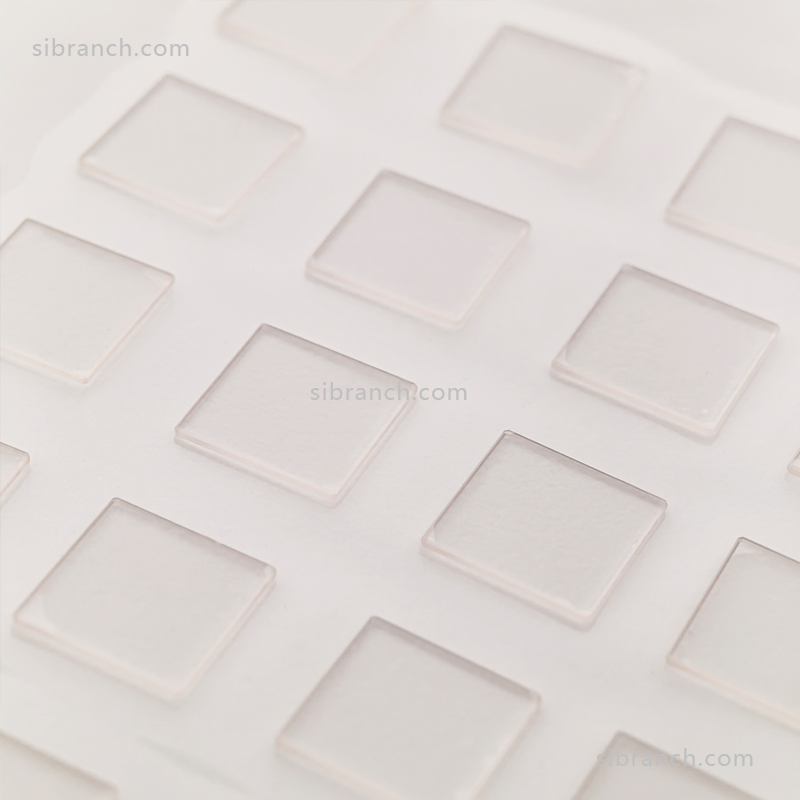

• 高强度抗冲击：特种纳米晶微晶玻璃（如日本小原NANOCERAM系列）抗冲击强度是普通玻璃的3倍以上，大幅降低设备运行中的碎裂风险

• 高刚性低变形：弹性模量可达90-120GPa，受力变形小，适合作为高精度基准平台和承重结构

• 耐强酸、强碱、有机溶剂腐蚀，在半导体制造的各种工艺药液环境中性能稳定，无金属离子析出污染晶圆

• 耐候性极强，可在真空、辐射等极端环境下长期稳定使用

• 光学性能可调：通过成分和晶化工艺调控，可实现从高透明（可见光透过率＞99%）到乳白、不透光的各种光学特性，部分产品在深紫外和远红外波段也有优异透过率

• 优异电学绝缘性：高绝缘、低介电损耗，击穿电压高，是半导体静电卡盘、电极绝缘结构的理想基材

• 可进行原子级超精密抛光，表面粗糙度可达Ra＜0.1nm，实现超光滑无缺陷表面

• 可进行高精度钻孔、切割、镀膜等后加工，适配各种复杂结构件需求

• 光刻机核心部件：极紫外（EUV）光刻机的光学系统基准平台、掩模台、物镜支撑结构，依赖零膨胀特性保证纳米级定位精度，是决定光刻精度的关键材料

• 静电卡盘（ESC）基板：作为12英寸晶圆吸附卡盘的绝缘基材，利用其高绝缘、高耐磨、高纯度特性，是晶圆制造的核心耗材

• 晶圆载具和工艺夹具：用于晶圆传输、刻蚀、沉积、离子注入等工艺中的承载和固定，耐化学腐蚀、无金属污染，适配严苛工艺环境

• 检测设备基准平台：晶圆缺陷检测、膜厚测量、套刻精度测量等设备的精密工作台，保证测量精度的稳定性

• 光掩模基材：高端光掩模的支撑基板，热稳定性保证光刻过程中的图形精度

• 大型天文望远镜的主镜基材（如郭守敬望远镜、韦伯空间望远镜），零膨胀特性保证温度变化下的光学面形精度

• 高端相机镜头、激光光学系统的结构件和反射镜基材

• 光学测量仪器的基准平台和长度标准块

• 卫星成像系统的光学支撑结构和反射镜，适应太空极端温度交变环境

• 导弹制导系统的光学窗口和惯性导航基准平台

• 军用光学设备的耐冲击结构件

• 三坐标测量机（CMM）的高精度基准平台，替代传统花岗岩，精度更高、热稳定性更好

• 硬盘磁头飞行高度测试仪的超精密玻璃基板（如小原GD-FHT系列）

• 超精密加工设备的运动导轨和定位结构

• 高端炊具（如康宁Visions系列）、消防防火观察窗、高端建筑装饰

• 医疗设备的精密结构件和生物兼容窗口

• 5G/6G通信领域的低介电损耗高频结构件

◆ 为高精度制造提供“尺寸不变”的基准保障，是纳米级制造的基础支撑材料

◆ 综合性能远超传统玻璃和陶瓷，是唯一能同时满足极端热、力、化学性能要求的结构材料

◆ 是半导体、光学、航空航天等高端产业的关键共性材料，技术壁垒极高
