硅片体检报告-关键参数怎么读懂
来源: | 作者:id1506174 | 发布时间: 2026-10-21 | 41 次浏览 | 🔊 点击朗读正文 ❚❚ ▶ | 分享到:



本文要点：

每片硅片出厂时都带着一份"体检报告"——产品规格书与批次检测报告（COA）。厚度、TTV、Warp、氧含量、电阻率……这些参数直接决定它在你的产线上"能不能用、好不好用"。本文讲清三大类关键参数的含义、典型量级与工艺影响，最后给出一张"器件—参数"对照表，帮你把规格书翻译成采购决策。



一、开场：规格书为什么值得读三遍


对很多采购和工艺工程师来说，硅片的规格书是"签约时看过一次、之后再也没有打开过"的文件。但硅片恰恰是一个参数高度标准化的行业：SEMI M1 等国际标准把尺寸、平整度、电学参数全部定义成了通用语言。你在 A 家买的片子和 B 家的片子，规格表长得几乎一样——差异都藏在数值和一致性里。

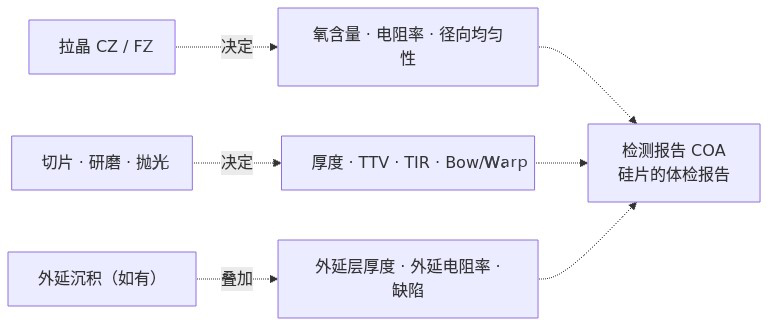

一句话理解硅片参数的来源：拉晶决定"体质"，加工决定"体格"，检测报告只是把结果读给你听。






下面按"几何参数—氧含量—电阻率"三大类展开。


二、几何参数：平不平、稳不稳


1. 厚度（Thickness）


硅片厚度随尺寸增大而加厚，主流典型值：


尺寸

典型厚度（示例）

6 英寸（150mm）

675±20 μm

8 英寸（200mm）

725±20 μm

12 英寸（300mm）

775±20 μm


它决定了背面减薄的工艺窗口（先进制程晶圆要减到几十微米）、芯片散热能力与机械强度。公差越紧，减薄、探针测试的余量越大。


2. TTV：厚度一致性


TTV（Total Thickness Variation，总厚度变化）**是同一片硅片上最大厚度与最小厚度之差，衡量"这片子厚得均不均匀"。它是真空吸附、光刻对焦和键合工艺的基础指标——片子一边厚一边薄，吸附后表面就跟着变形。


3. TIR 与局部平整度：光刻的隐形门槛


TIR（Total Indicated Reading，总指示读数）衡量硅片正面相对参考面的整体起伏；而先进制程真正卡脖子的是局部平整度（SFQR/LTV）——光刻机是逐场对焦的，全片再平，局部有个缓坡照样失焦。制程越先进，镜头焦深（DOF）越小，对局部平整度的要求越苛刻：先进节点的 SFQR 已进入0.1–0.2 μm 量级。


4. Bow 与 Warp：中心面的变形


Bow（弯曲度）看硅片中心面中点相对基准面的偏离，Warp（翘曲度）看中心面的最大偏离。它们反映切片与热处理留下的残余应力。Warp 过大的片子，机械手传输易卡、减薄易碎、键合良率直接受损。


典型量级小结（示例值，具体以厂商规格书为准）：


参数

典型量级

主要工艺影响

厚度

见上表

减薄窗口、散热、机械强度

TTV

Prime级≤1–2 μm

吸附、光刻对焦、键合

TIR / SFQR

局部0.1–0.2 μm（先进制程）

光刻焦深、套刻精度

Bow / Warp

通常≤20–30 μm，Prime级更严

传输、减薄、键合




常见误区：

同样叫"平整度"，全片指标（TIR）和局部指标（SFQR）用途完全不同。做先进光刻盯 SFQR/LTV，做键合减薄盯 TTV/Warp。拿"测试级"片子去打光刻，良率问题往往最先从对焦暴露。





三、氧含量：CZ 硅片的"先天体质"


氧从哪里来

直拉法（CZ）拉晶时，熔硅直接接触石英坩埚（SiO₂），氧不可避免地溶入硅熔体并进入晶体。因此CZ 硅片必然含氧，典型间隙氧浓度为10–16 ppma（新版 ASTM 口径）。想要"近乎无氧"，只能选区熔法（FZ）——代价是尺寸上限和成本。


氧是双刃剑

利的方面：适当浓度的氧在后续热处理中形成氧沉淀，能吸除体内金属沾污——这就是内吸除（IG gettering），相当于给器件有源区配了个"体内吸尘器"；氧还能增强硅片机械强度，抑制高温工艺中的滑移。

弊的方面：氧在 450°C 附近会形成氧施主，干扰电阻率测试与器件参数稳定性；氧沉淀过多过大，则会产生位错和堆垛层错，严重时"穿刺"器件区。对 12 英寸大尺寸晶体而言，热场更难控，氧的径向均匀性是拉晶工艺的核心难点之一。



换算陷阱：

氧含量有新旧 ASTM 两套口径，换算系数约2.45——旧标准 30 ppma ≈ 新标准 12.2 ppma。跨厂商比对氧含量规格时，先确认标准口径，否则"同一个数"能差一倍多。




四、电阻率：掺杂的"配方与火候"


掺什么、掺多少


● P型掺硼（B），N 型掺磷（P）、锑、砷；

● 轻掺（Lightly doped）：典型 1–100 Ω·cm，逻辑/存储/模拟芯片的主力衬底；

● 重掺（Heavily doped）：典型 0.001–0.02 Ω·cm，用作功率器件衬底或埋层；

● 高阻：≥1 kΩ·cm，用 FZ 或 MCZ 实现，服务 RF-SOI、图像传感器、功率模块等场景。


怎么测、看什么


电阻率用四探针法（SEMI MF84）或非接触法测量；除绝对值外，径向电阻率梯度（典型要求 ≤5%）同样关键——衬底电阻率不均匀，最终器件的击穿电压、阈值电压就会"一片一个样"。

对外延片，规格书还要叠加三个维度：外延层厚度（常用 1–20 μm）、外延层电阻率，以及过渡区宽度、自掺杂、滑移位错等缺陷项。重掺衬底 + 轻掺外延，正是功率器件的经典结构。



五、把参数翻译成采购决策


你的器件/工艺

规格书上重点盯

先进逻辑/存储（12英寸）

局部平整度SFQR、COP/LPD/haze 等表面缺陷、氧含量窗口

功率器件（MOSFET/IGBT）

重掺衬底电阻率及均匀性、外延层厚度/电阻率、位错

RF/图像传感器

高阻衬底（≥1 kΩ·cm）、氧含量与 COP、外延或 SOI 质量

MEMS/键合/减薄

TTV、Warp、厚度公差、表面粗糙度



给采购与工程师三条实操建议：


1.反向锁规格：

从工艺窗口倒推参数下限，而不是"全指标拉满"。规格越严成本越高，按器件需求在测试级、Prime 级、器件级之间做匹配，才能把预算花在刀刃上。


2.批次一致性比单点值更重要：

看 COA 的极差与径向分布，而不只看均值；长期供应商的批次稳定性是隐形价值，更换供应商务必先做小批量工艺认证。


3.别忽略"隐性项"：

边缘排除（EE）、颗粒（LPD）、金属沾污、背面状态——这些不写在标题里的小字，常常才是良率问题的元凶。




English Summary

Reading a Wafer's "Health Report": Flatness, Oxygen and Resistivity (October 1, 2026)

Every silicon wafer ships with a certificate of analysis that reads like a medical report. Geometric parameters govern mechanical and lithographic behavior: standard thicknesses are ~675/725/775 μm for 150/200/300 mm wafers; TTV (total thickness variation) of prime-grade wafers is typically ≤1–2 μm; site flatness (SFQR) for advanced nodes reaches the 0.1–0.2 μm class as lithography depth-of-focus shrinks; bow and warp must stay within tens of microns for handling, thinning and bonding. Oxygen is intrinsic to Czochralski wafers (typically 10–16 ppma, new-ASTM scale; note the 2.45× conversion vs the old scale): controlled precipitation provides internal gettering and mechanical strength, while donors and oversized precipitates threaten device yield — hence radial uniformity is a core crystal-growth metric. Resistivity (1–100 Ω·cm lightly doped; 0.001–0.02 Ω·cm heavily doped; ≥1 kΩ·cm for RF/sensor substrates, measured per SEMI MF84 with ≤5% radial gradient) defines breakdown, isolation and junction behavior. The practical takeaway for buyers: translate your process window into parameter floors, prioritize batch-to-batch consistency over headline values, and watch the fine print — edge exclusion, particles and backside condition often decide yield.


参考来源

• SEMI M1：硅抛光片国际规格（几何与电学参数定义及分级）

• SEMI MF84（四探针法电阻率）、SEMI MF121（FTIR 间隙氧浓度）、SEMI MF533（厚度测量）

• ASTM F657 / F1390：硅片 Bow、Warp、TIR 非接触测量方法

• IRDS（国际器件与系统路线图）：先进节点晶圆平整度要求

• 信越、SUMCO、环球晶圆、沪硅产业等主要厂商公开产品规格书



免责声明：本文为行业知识科普，典型参数为示例值，具体以供应商规格书与批次检测报告为准，不构成采购或投资建议。
